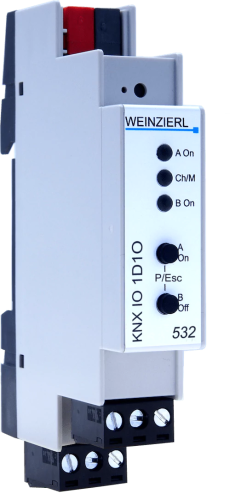

KNX IO 532 (1D1O) — это компактный комбинированный исполнительный механизм с одним выходом ШИМ для регулировки яркости светодиодов и одним релейным бистабильным выходом. Актуатор затемнения подходит для освещения, например, светодиодных панелей или полос. Кроме переключения и управления яркостью, встроены дополнительные функции — сцены, автоматический режим, режим сна и лестничное освещение. Актуатор поддерживает универсальные выходы, включая управление сценами, таймер, лестничное освещение и клапаны отопления (ШИМ для управления термоэлектрическими привода).
На устройстве есть две кнопки и три светодиода для локального управления и отображения состояния. Также в устройство встроено 16 независимых функций логического или таймерного управления.
Технические характеристики:
- Корпус: пластик
- Устройство DIN-рейки (1 модуль, 18 мм)
- Вес около 60 г
Пользовательский интерфейс
- Две многоцветных кнопки и три светодиода
- Кнопка программирования KNX с красным светодиодом
Совместимость с KNX
- Модель системы B
- Совместимо с ETS версии 4.2 и выше
Разъемы
- Разъем для шины KNX (красный/черный)
- Втычной винтовой разъем (3 контакта) для регулировки яркости
- Втычной винтовой разъем (3 контакта) для переключения
Выходные каналы (регулировка яркости)
- ШИМ (частота 600 Гц)
- Напряжение питания: 12-24 В⎓
- Максимальный ток нагрузки: 6 А
Входной канал (переключение)
- Реле: 230 В~/8 А, бистабильное
- Мощность нагрузки зависит от типа — емкостной или индуктивной — и может быть снижена в зависимости от нагрузки.
