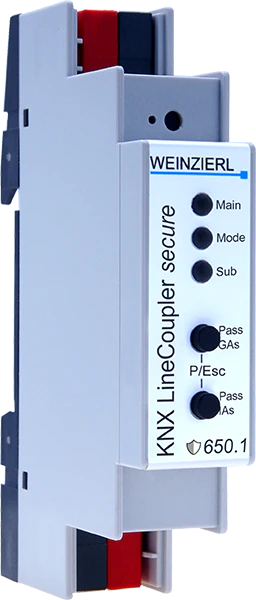

Weinzierl 5451 Линейный соединитель KNX LineCoupler 650.1 secure

KNX LineCoupler 650.1 secure — это компактный соединитель линий KNX. Он соединяет два сегмента шины KNX (например, линию KNX с зоной KNX).

Устройство имеет расширенную таблицу фильтров для основной группы 0…31 и обеспечивает гальваническую развязку между линиями. Соединитель поддерживает KNX Data Security и KNX Long Frames. Он совместим с программным обеспечением ETS® ETS 5 или выше. Функциональность Security Proxy и Segment Coupler поддерживается только с базой данных ETS 6.

Кнопки на передней панели позволяют отключить фильтр телеграмм в целях тестирования. Светодиоды отображают рабочее состояние, а также ошибки связи на шине KNX.

Электропитание осуществляется через шину KNX (основная линия).

Технические характеристики:

Механические данные

• Корпус: пластик
• Устройство для монтажа на DIN-рейку, ширина: 1 модуль (18 мм)
• Вес: приблизительно 40 г

Пользовательский интерфейс

• две кнопки для настроек устройства
• три многоцветных светодиода
• Светодиодный индикатор программирования KNX и ключ программирования KNX.

KNX

• Средний TP/TP
• Расширенная таблица фильтров для основной группы 0..31
• Буфер: 2 x 50 телеграмм
• Длинные рамки KNX
• Безопасность KNX
  (включая прокси-сервер безопасности с ETS 6)
• Сегментный соединитель KNX (с ETS 6)

Источник питания

• Основная линия KNX, приблизительно 5 мА
• Подсеть KNX, приблизительно 3 мА

Разъемы

• Разъем для основной линии KNX-TP (красный/черный)
• Разъем для подлинии KNX-TP (красный/черный)
