Артикул:
5465

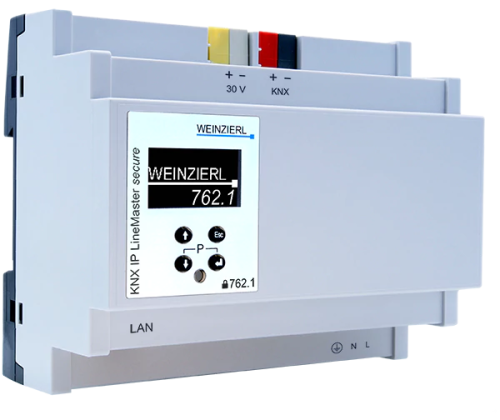

KNX IP LineMaster 762.1secure сочетает в себе основные функции линии шины KNX: источник питания KNX с дросселем, IP-маршрутизатор KNX и интерфейс KNX IP. В дополнение к напряжению шины источник питания обеспечивает вспомогательное напряжение. Маршрутизатор KNX IP в составе KNX IP LineMaster 762.1secure позволяет пересылать телеграммы между различными линиями через локальную сеть (IP) в качестве быстрой магистральной сети. Используя встроенный IP-интерфейс KNX, линию KNX можно подключить напрямую к ПК (например, через ETS). Устройство поддерживает безопасность KNX, которую можно включить в ETS. В качестве защищенного маршрутизатора устройство позволяет соединять незащищенную связь по KNX TP с защищенной магистральной сетью IP. Также для функциональности интерфейса (отключения) безопасность KNX предотвращает несанкционированный доступ. IP-адрес можно получить с помощью DHCP-сервера или с помощью ручной настройки (ETS) соответственно. Это устройство работает в соответствии со спецификацией KNXnet/IP, используя ядро, управление устройством, туннелирование и часть маршрутизации. KNX IP LineMaster 762.1secure имеет расширенную таблицу фильтров для основных групп от 0 до 31 и способен буферизировать до 150 телеграмм.
Механические данные
- Корпус: пластик
- Reiheneinbau с 6 TE (108 мм)
- Вес: прибл. 300 г.
Органы управления и индикаторы
- OLED-дисплей
- Светодиод программирования
- 4 кнопки
KNX
- Средний IP/TP
- Безопасность KNX (AES-128), вкл. Туннелирование V2, Core V2
- До 8 туннельных соединений KNXnet/IP
одновременно - Расширенная таблица фильтров
для основной группы 0…31 - Буфер: 150 телеграмм.
- Протокол интерфейса: cEMI
- Длинные кадры KNX
Ethernet
- 100BaseT (100 Мбит/с)
- Поддерживаемые интернет-протоколы ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP и Auto IP
Питание
- Входное питание 230 В∿, 50 Гц
- Потери мощности (в нерабочем состоянии): ок. 1,2 Вт
- Потребляемая мощность
(макс., перегрузка): 48 Вт
Разъемы
- Вставной винтовой разъем на 230 V∿
- Сечение разъемов:
1,5 … 2,5 мм² - Шинный разъем для выхода KNX (красный/черный)
- Разъем для вспомогательного питания выход (желтый/белый)
- Гнездо LAN RJ-45
Выход
- Номинальное напряжение KNX 30 В⎓, SELV
- Вспомогательное номинальное напряжение 30 В⎓, SELV
- Номинальный ток 640 мА (оба выхода в сумме)
