Артикул:
5385

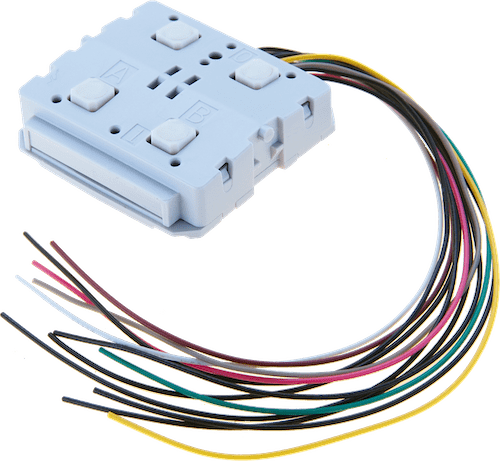

Интерфейс кнопки KNX TP 420secure — это интерфейс кнопки для шины KNX. Он подходит в качестве двоичного входа для подключения до четырех обычных кнопок или беспотенциальных контактов. Кроме того, устройство предлагает два выхода для светодиодов. В комплект поставки входит сменный соединительный кабель. Встроенные кнопки и светодиоды позволяют быстро проверить конфигурацию. Приложение предлагает обширные функции для переключения, регулировки яркости, жалюзи, датчиков значений, управления сценой и цветом, а также контроллеров последовательности и масштабируемых счетчиков импульсов. Каждый канал можно настроить индивидуально. Гибкая концепция управления также позволяет использовать различные функции на одном канале в зависимости от настроек. Устройство также содержит 10 независимых логических или временных функций. Устройство поддерживает безопасность данных KNX.
Механические данные
- Корпус: пластик
- Вставка со стандартным форм-фактором PTM.
- Размеры без разъема шины KNX: 40 x 40 x 11 мм.
- Высота с разъемом шины KNX: 22 мм.
- Длина соединительного кабеля. : 150 мм
Электропитание
- по шине KNX, ок. 3 мА
Пользовательский интерфейс
- 4 кнопки
- 6 светодиодов (зеленые, для тестов)
- Кнопка программирования KNX со светодиодом (красный)
Разъемы
- Разъем для шины KNX (красный/черный)
- Разъем для доп. переключатели/светодиоды
Выходные каналы (светодиоды)
- Напряжение: 3,3 В⎓
- Внутренний резистор: 2 кОм
- Без гальванической развязки
Входные каналы (двоичный вход)
- Напряжение на входных контактах: SELV
- Подходит для сухих контактов
- Без гальванической развязки
- Длина кабеля макс. 1 м
- Макс. Тактов в секунду: 100
